FLOPS ?! Oser, rater, innover : la redécouverte d'une serrure à délateur du Musée des Arts et Métiers

L’étude et la restauration d’une serrure à délateur et à secrets de la fin du XVIIIe siècle, a permis de présenter cette dernière dans l’exposition temporaire Flops ?! Oser, rater, innover qui se tient au musée des Arts et Métiers jusqu’au 17 mai 2026. La serrure a été redécouverte à l’occasion de recherches menées par Fabien Colliot, président de l’association des crocheteurs de France, dans les réserves du musée. La responsable de la collection Mécanique, Karine Alexandrian, a donc décidé de confier l’objet au C2RMF pour en retrouver son fonctionnement et assurer sa conservation-restauration.

Présentation générale de la serrure et principe de fonctionnement

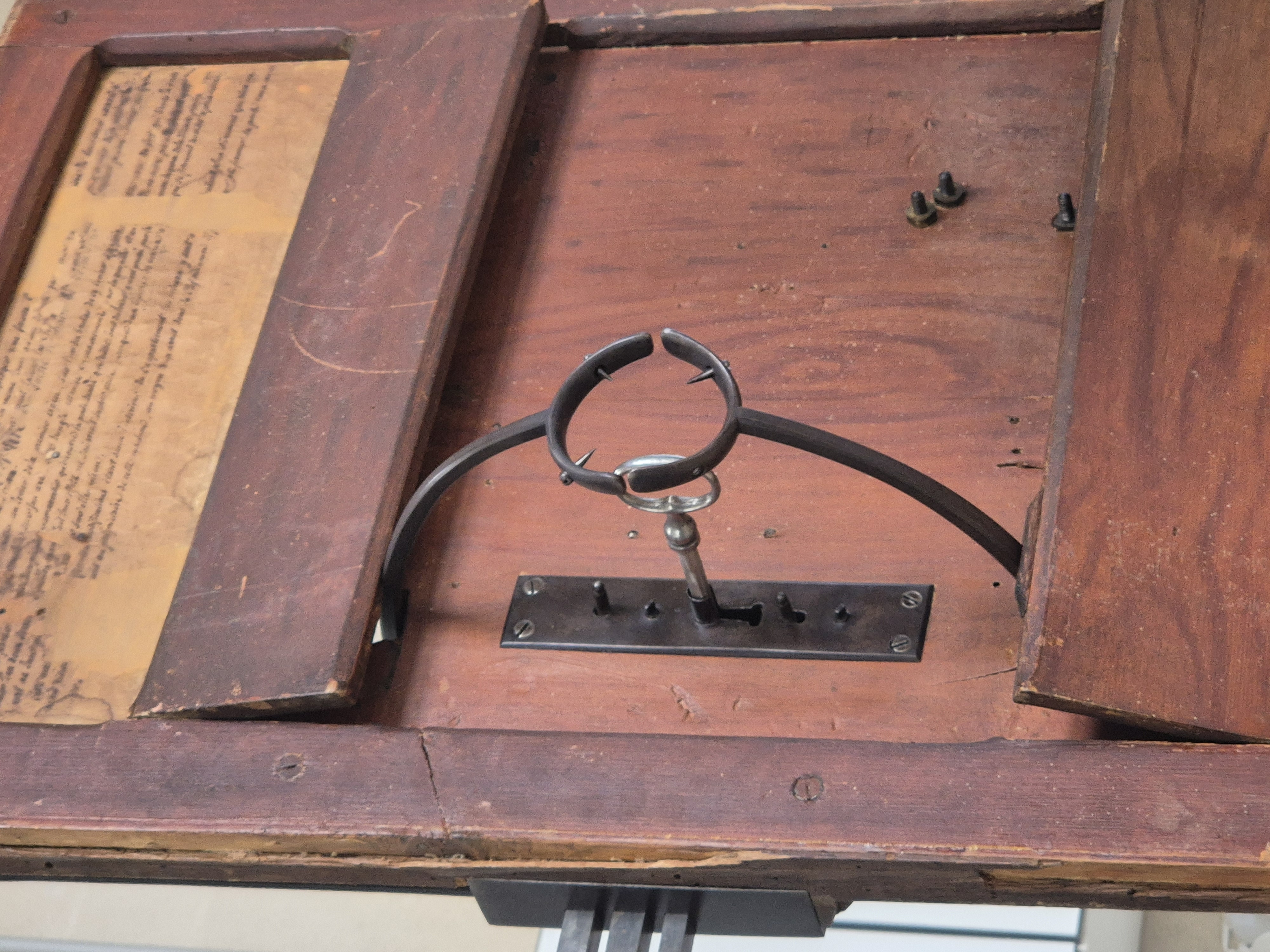

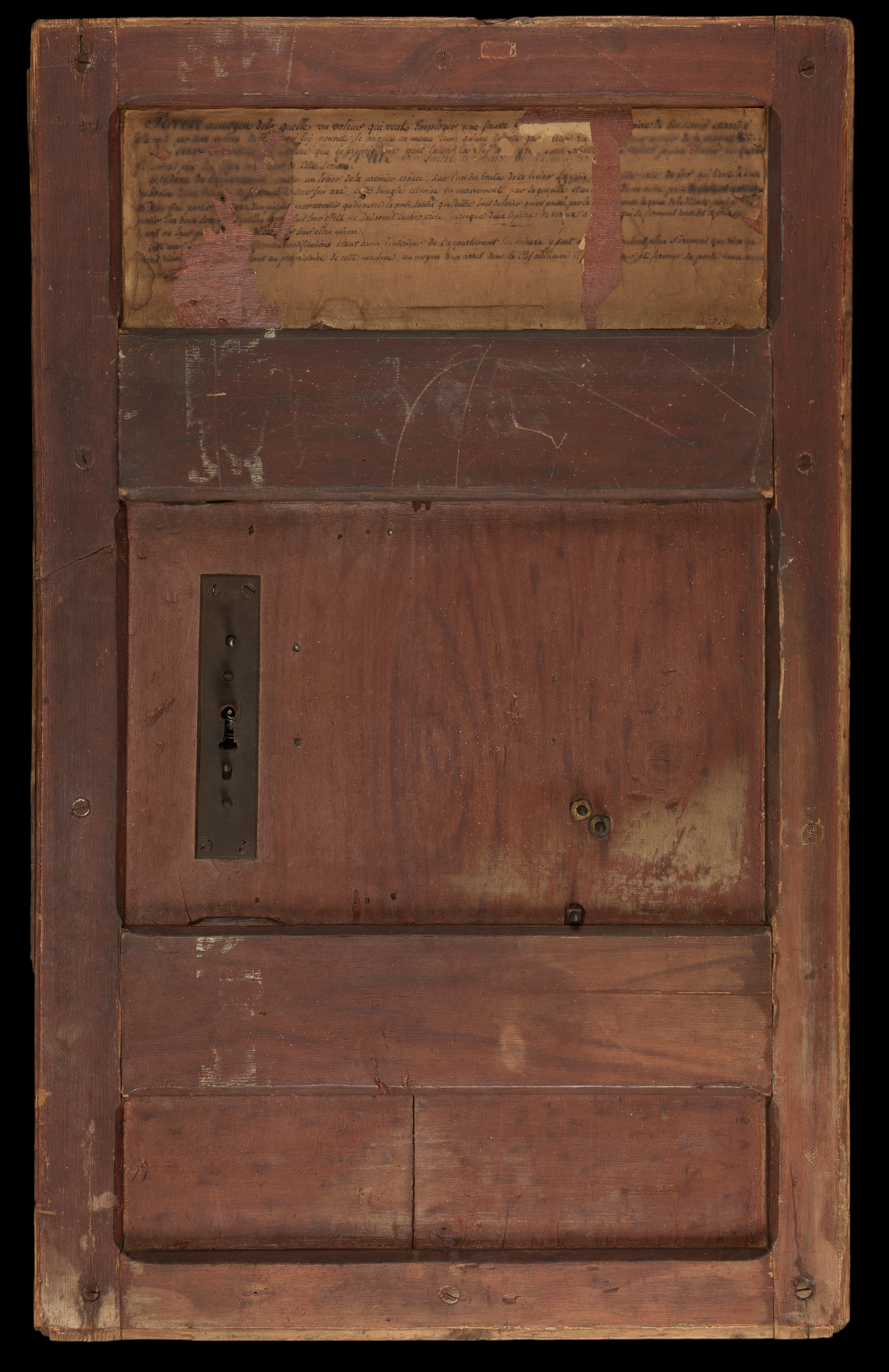

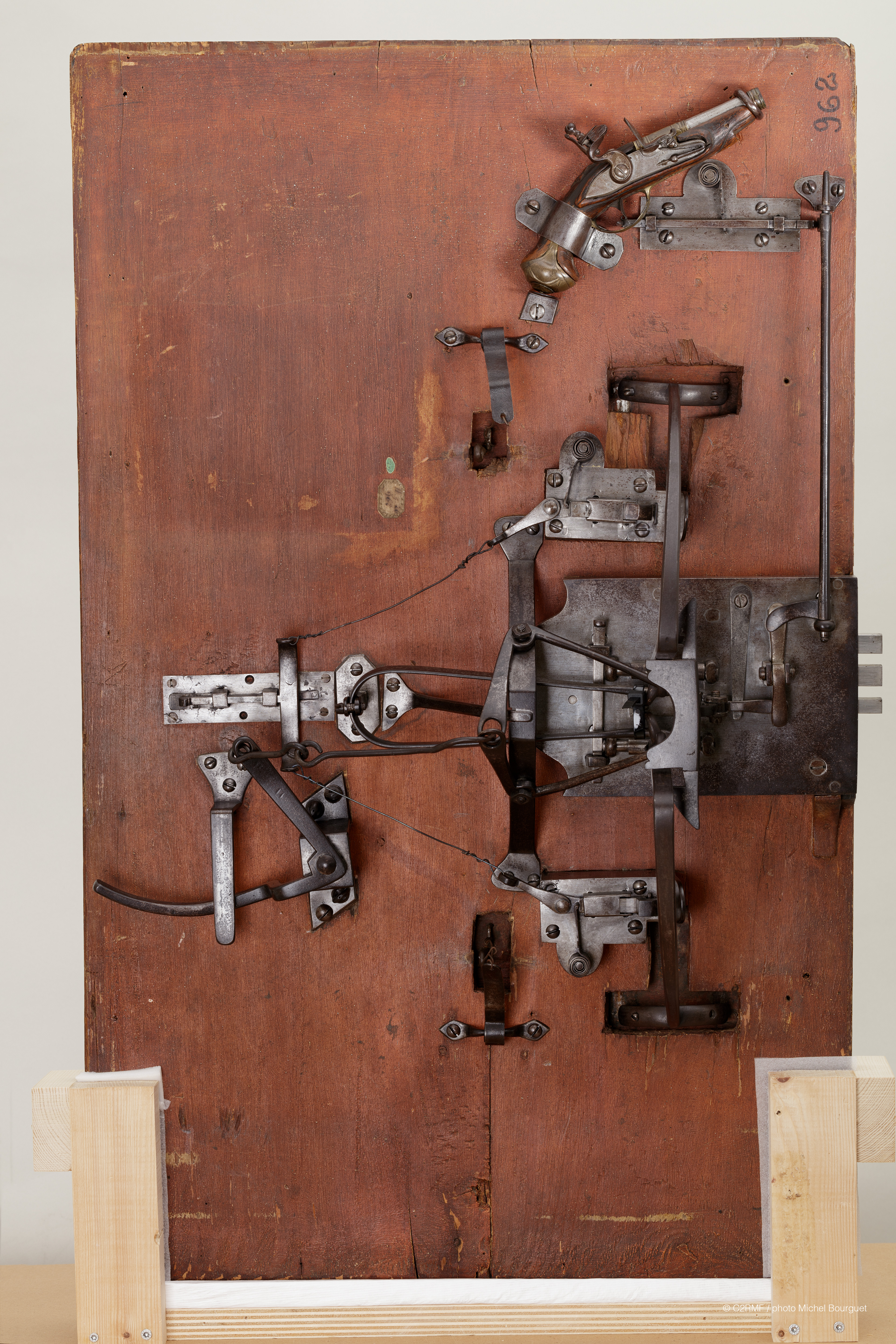

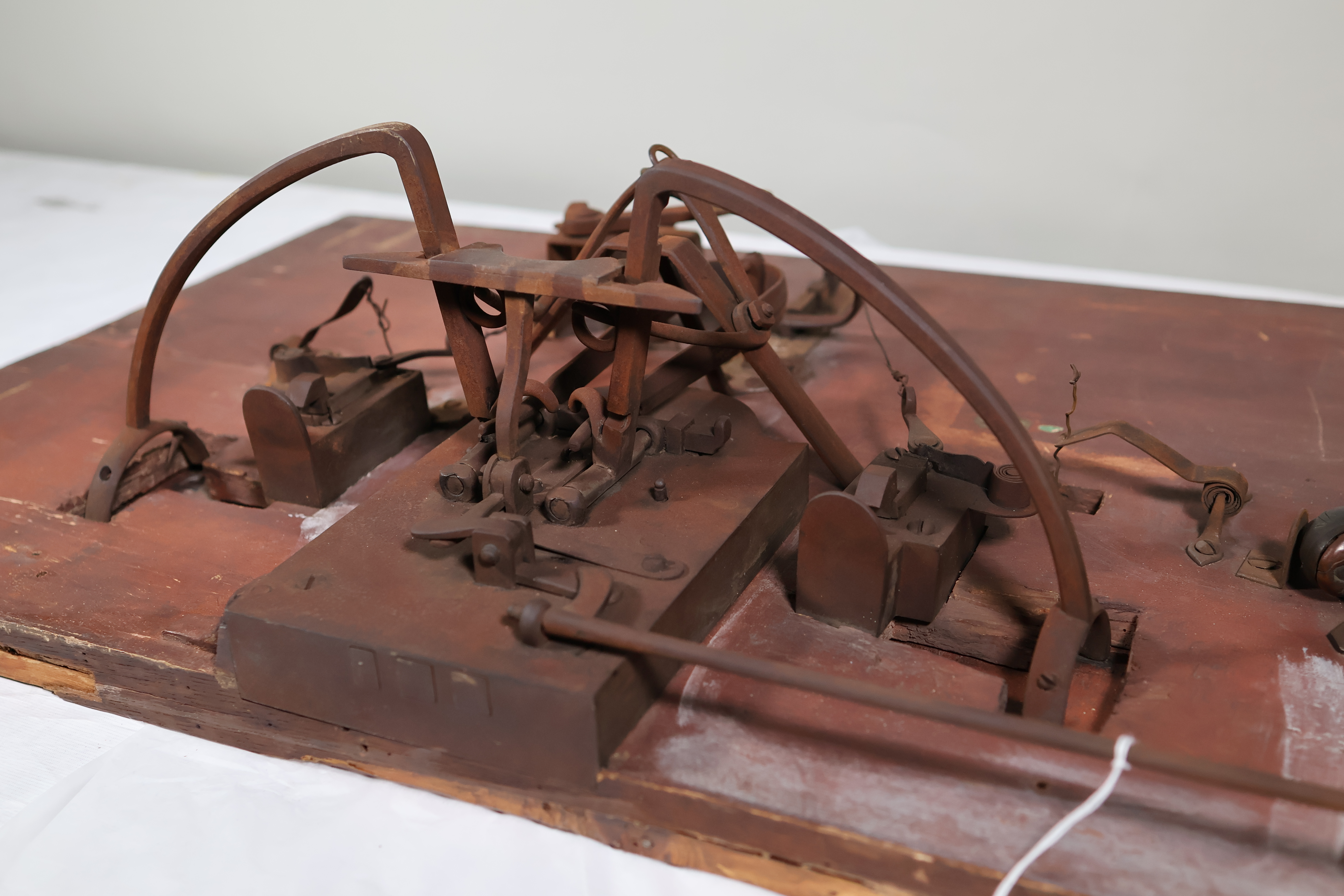

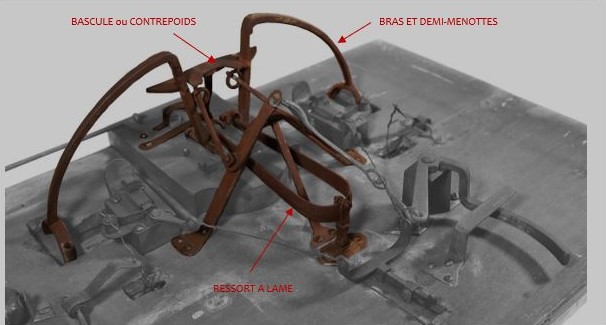

La serrure est pourvue d’un dispositif de sécurité, nommé délateur, destiné à retarder l’ouverture et à signaler une tentative d’effraction. La face externe de la porte ne présente qu’une plaque de propreté, alors que l’intérieur est muni d’un important système à délateur, invisible de celui qui tenterait une intrusion. Le mécanisme s’active lorsqu’une personne tente de forcer la serrure en la crochetant ou en introduisant une mauvaise clé. Le poignet du cambrioleur se trouve alors entravé par deux demi-menottes garnies de pointes dirigées vers l’intérieur qui sortent violemment au travers des panneaux de bois. Simultanément, un coup de feu part pour donner l’alarme, depuis un pistolet à silex intégré dans le dispositif mécanique dissimulé à l’arrière de la porte.

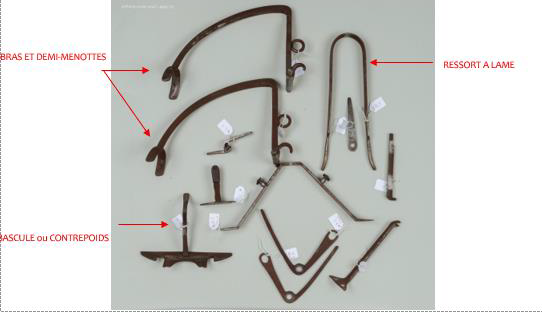

Des ensembles ont été identifiés selon leur fonctionnalité : la porte, la serrure, le système d’entrave, le système d’alarme, le système de verrouillage et le système de réarmement.

  Vidéo 1 : La serrure est crochetée, les demi-menottes sont propulsées au travers des vantaux pratiqués dans la porte.

Le mécanisme d'ouverture de la porte

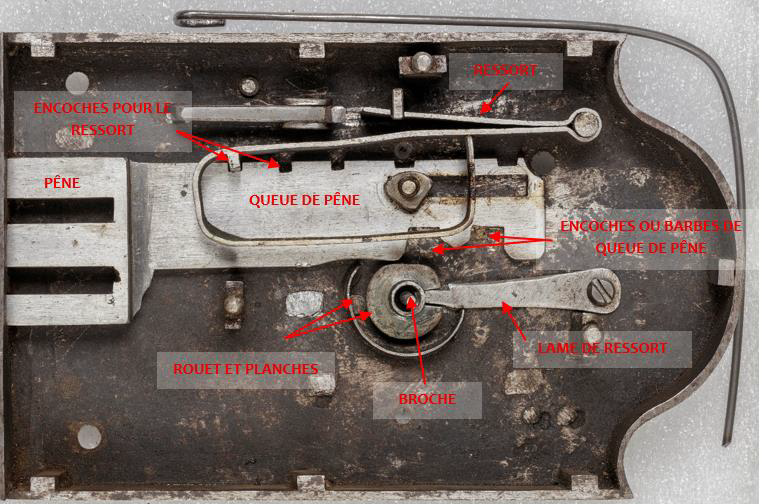

La clé forée, à panneton évasé, est insérée dans l’entrée de serrure. La tige s’enfile sur la broche, puis une légère pression est exercée pour appuyer sur une lame de ressort. Le panneton possède un motif taillé de façon à correspondre aux garnitures de la serrure. Il est découpé en creux parallèles ou perpendiculaires à la tige, selon la forme des rouets ou des râteaux. La clé tourne dans les planches du rouet et, à chacun de ses deux tours, vient buter contre les barbes de la queue de pêne, la faisant coulisser. Cette queue est maintenue en tension par un ressort dormant fixé à l’intérieur du palâtre, qui vient se bloquer dans les encoches supérieures de la queue de pêne.

Vidéo 2 : Fonctionnement de la serrure après réfection de la clé.

Le mécanisme à secrets

Pour ouvrir la porte en toute sécurité avec la bonne clé, il faut d’abord désactiver le système à secrets qui correspond à un double verrouillage mécanique :

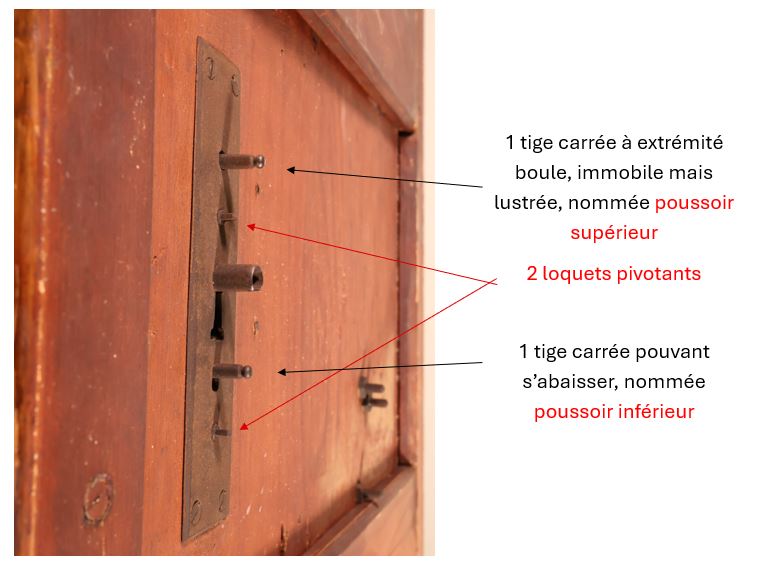

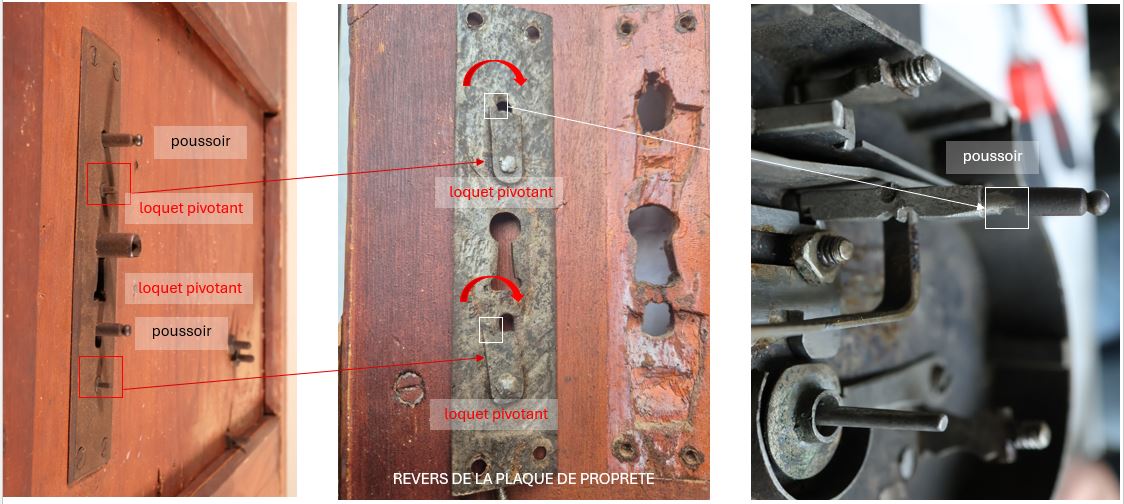

• Un premier niveau de sécurité permet de maintenir bloqué deux tiges carrées nommées poussoirs. Ces derniers sont retenus par deux loquets fixés au revers de la plaque de propreté.
• Un second niveau de sécurité est lié à l’ordonnancement des actions pour abaisser et tirer les poussoirs afin de les désengager de la queue de pêne.

Il faut donc connaître le secret pour faire fonctionner la serrure.

Vidéo 3 : Désactivation des secrets pour permettre l'ouverture de la porte sans faire délater les demi-menottes.

Modélisation 3D

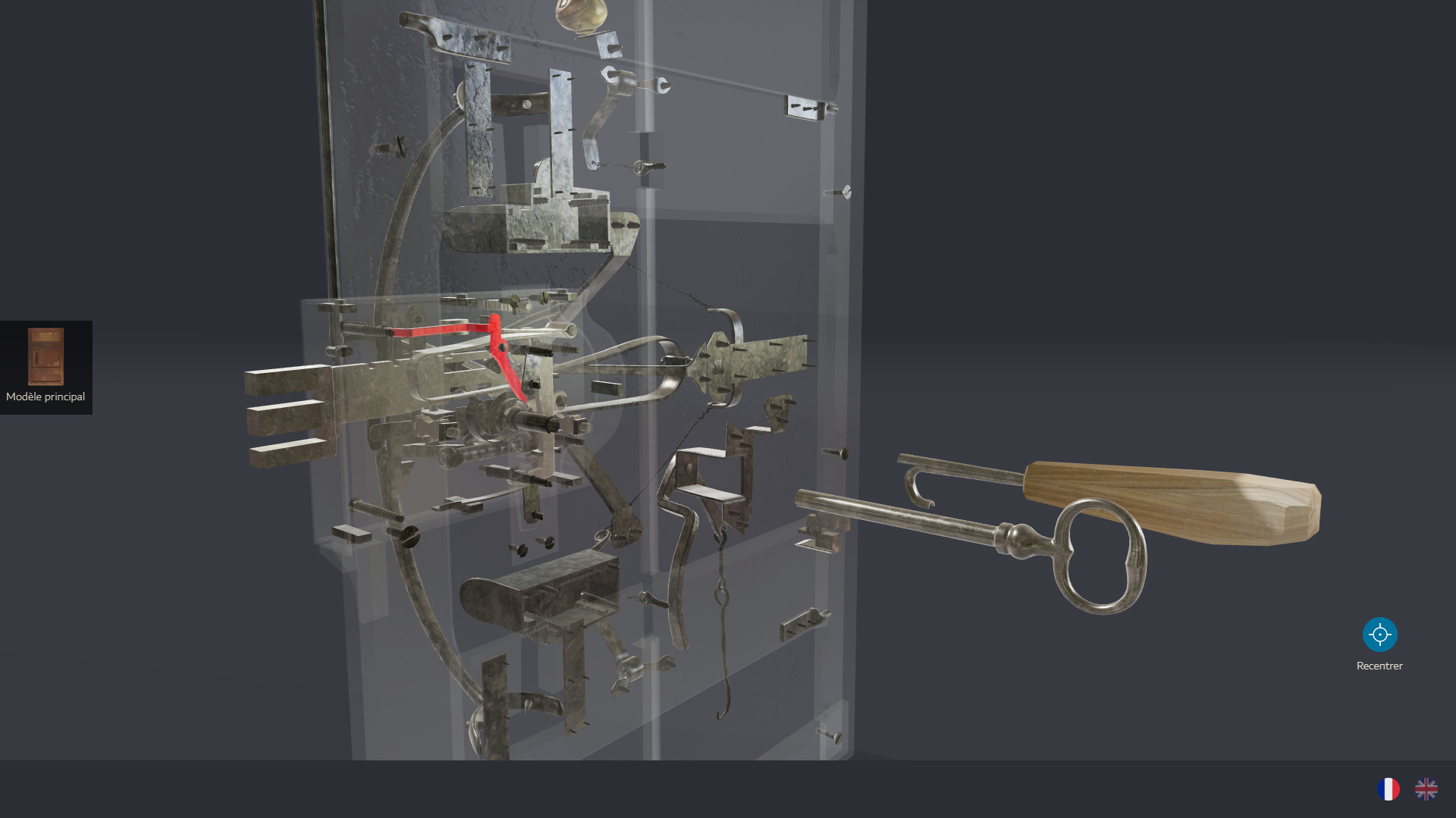

Philippe Dechenaux (ExploVision), qui était déjà intervenu sur le Bureau du roi Louis XV au C2RMF, a réalisé la modélisation numérique de l’ensemble de l’objet. Le support présente deux modes : un mode réel avec intégration de la texture des matériaux, et un mode radiographie qui permet de rentrer dans le mécanisme en transparence pour en comprendre tous les rouages. Le scénario peut être maîtrisé à l’aide d’un curseur : il est ainsi possible de ralentir le rythme au gré de sa compréhension du mécanisme. Enfin, des textes ont été ajoutés : un texte général de présentation mais aussi des encarts qui fournissent les termes techniques et expliquent le fonctionnement détaillé de la serrure.

 En savoir plus

Les principales altérations observées

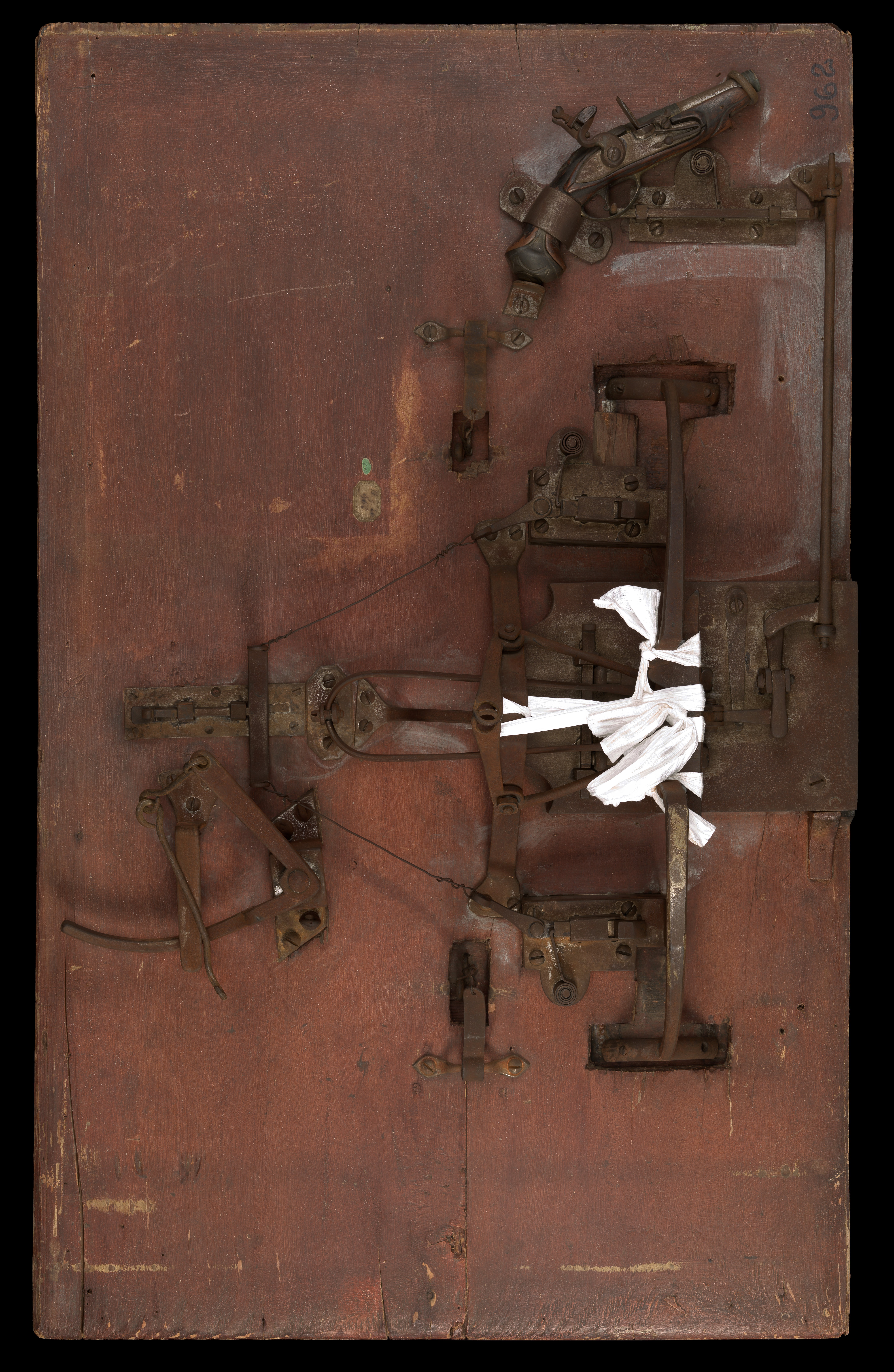

La redécouverte du fonctionnement de l’objet a été menée parallèlement à des opérations de conservation-restauration. Celles-ci ont été réalisées dans le cadre du stage de master 1 du CRBC de Paris 1 d’Imran Pieri, sous la supervision de Bénédicte Massiot. Le constat d’état révèle que la serrure présente un fort encrassement et que ses parties métalliques en alliage ferreux sont recouvertes de produits de corrosion qui ne permettent pas son exposition. De larges coulures blanches, de nombreuses auréoles et des opacifications du vernis gênent la lisibilité de l’ensemble. L’objet est globalement stable d’un point de vue structurel, mais son état de conservation, lié à son aspect esthétique et aux altérations physico-chimiques nuisent à sa compréhension : les parties métalliques, de même couleur que le fond du panneau sont en effet difficilement perceptibles.

Le traitement de conservation-restauration

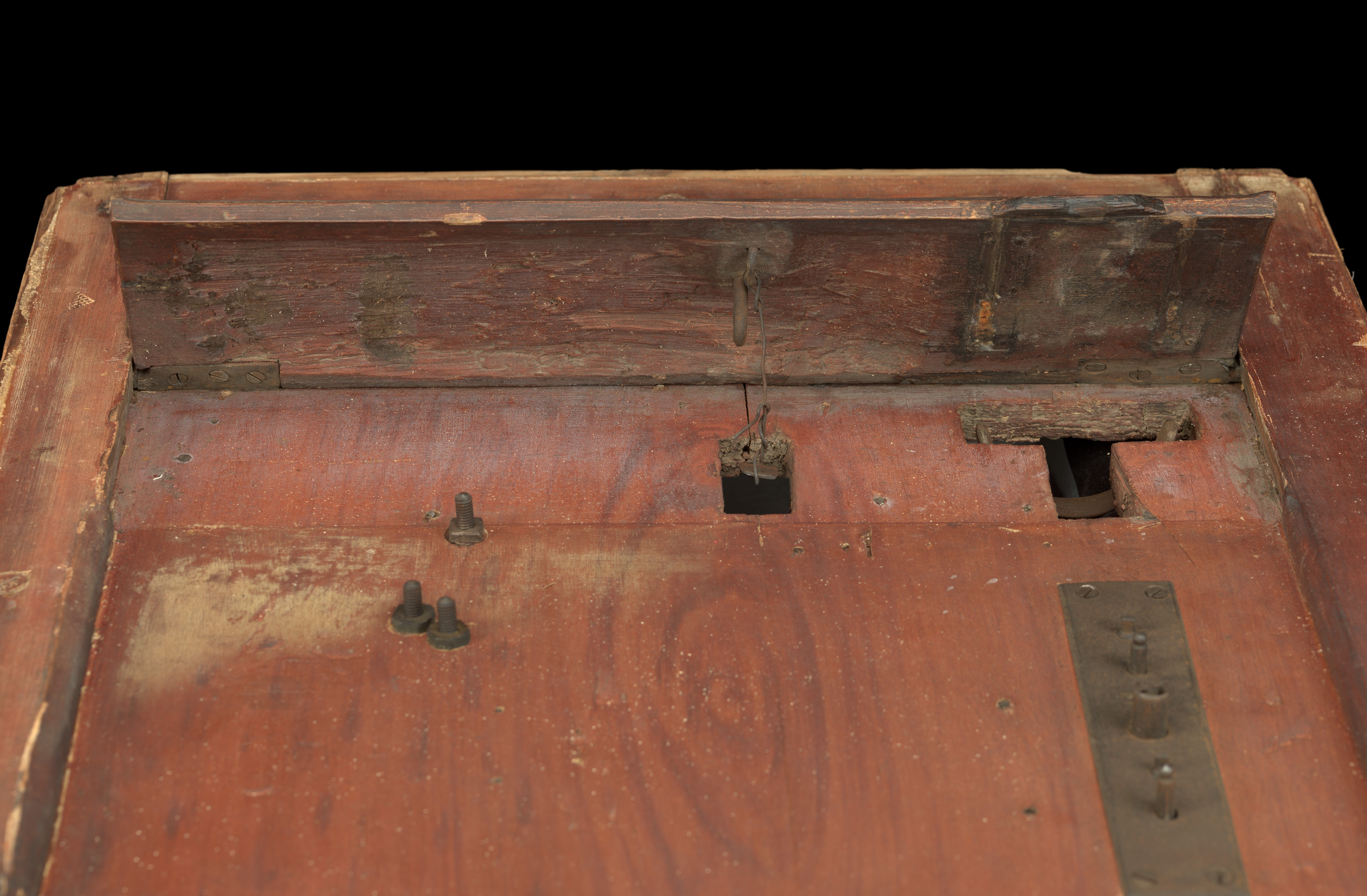

Afin de comprendre le mécanisme, de faciliter le nettoyage du support et d’effectuer le retrait des produits de corrosion, les différents systèmes ont été démontés du panneau de bois lorsque c'était possible. Les fentes et altérations structurelles instables de la porte ont été infiltrées, collées ou comblées selon la nécessité et après discussion avec la responsable des collections. Les surfaces polychromes de nature huileuse, fortement encrassées, ont été nettoyées à l’aide d’éponges microporeuses imprégnées d’eau ajustée. Les produits de corrosion de l’alliage ferreux ont été retirés par micro-sablage d’abrasif végétal, puis les surfaces ont été stabilisées par application d’acide tannique additionné d’acide orthophosphorique. L’ensemble des parties métalliques a ensuite été protégé par une couche de cire microcristalline appliquée à chaud. Les oxydes de cuivre noirs et épais se trouvant sur les garnitures du pistolet en alliage cuivreux ont été allégés à l’aide d’une solution de citrate de sodium à pH 6 et à faible concentration (0,1M) appliquée en gel (a été d’Agarart® à 4% p/v). La notice en papier a été restaurée par une conservatrice-restauratrice spécialiste d’arts graphiques, Anaïs Diez.

Une histoire révélée

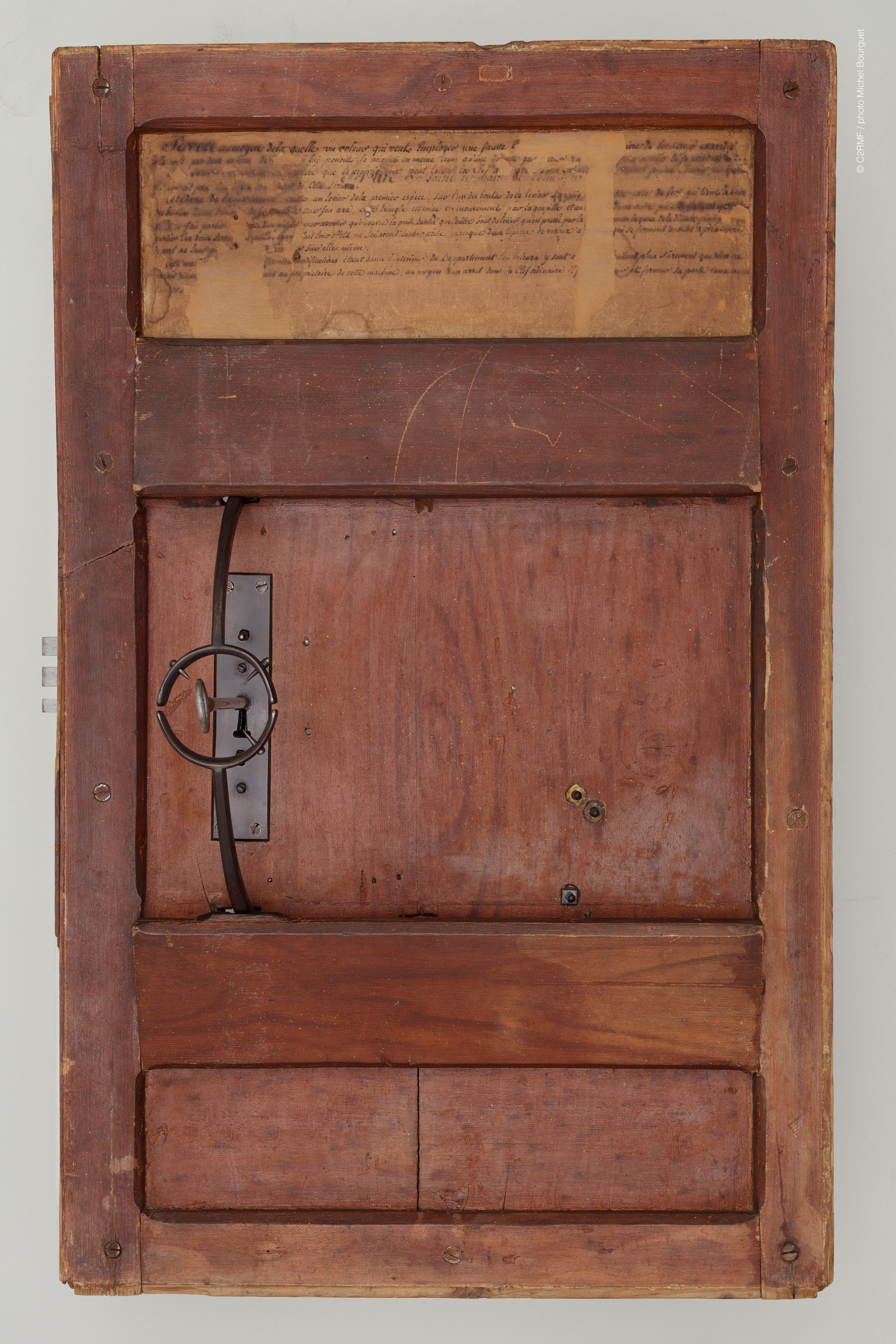

L’auteur de la serrure est donné par Pahin de la Blancherie dans, Nouvelles de la république des lettres et des arts, 22 mai 1782, p.151-152. Il s’agit du Sieur Merlin, dit le Petit Suisse, compagnon serrurier, rue du Four, fossés Saint Germain, chez l’Epicier. La description intégrale de l’objet se trouve dans l’article du même journal du 29 mai 1782, p.159,-160. Elle permet de compléter le texte manuscrit lacunaire qui se trouve sur l’avers de la porte, servant à la fois de notice d’utilisation et de réclame publicitaire, vantant l’intérêt de cette invention.

Les recherches archivistiques menées par la conservatrice de l’objet, Karine Alexandrian, ont permis de retracer l’histoire matérielle de la serrure. Dès 1806, le concepteur lui-même est amené à intervenir sur l’œuvre afin d’effectuer des réparations survenues à la suite de mauvaises manipulations du mécanisme.

L’étude et la restauration de la serrure ont permis de redécouvrir l’histoire de sa création, son histoire matérielle, son fonctionnement à délateur et à secrets. Ces informations sont accessibles sur la borne interactive présentée à proximité de l’objet, dans l’exposition temporaire Flops !?, qui se tient au Muam jusqu’en mai 2026.
