Lasergrammétrie

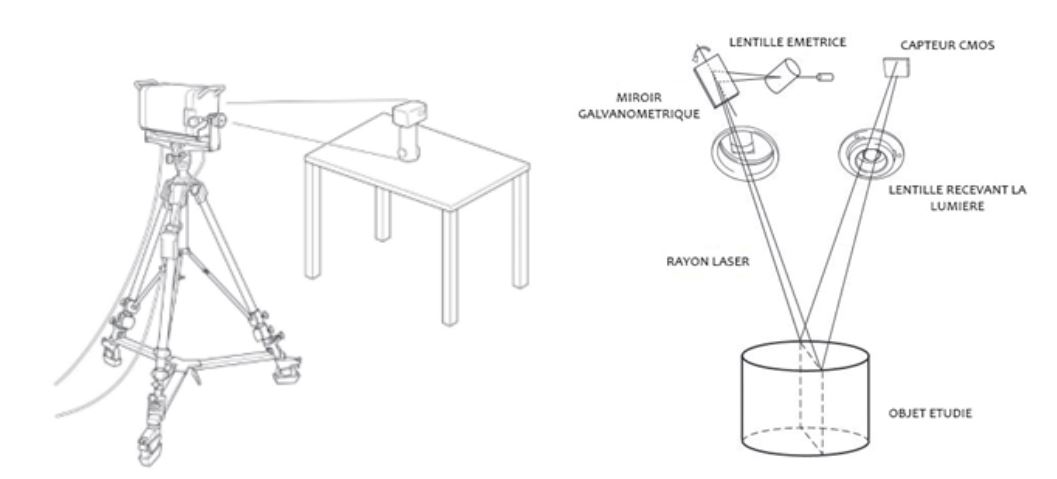

La lasergrammétrie débute par le positionnement du scanner autour de l'objet à analyser. Si celui-ci est suffisamment petit, il peut être placé sur une table rotative ; sinon, c'est le scanner qui tourne autour de lui. Chaque scan couvre une zone d'environ dix centimètres de côté.

Le scanner projette un faisceau lumineux laser. La lumière réfléchie est captée par un capteur CMOS, qui convertit les informations en données de distance par triangulation.

Les données recueillies sont enregistrées et fusionnées. Le traitement final en postproduction consiste à aligner les scans, corriger les aberrations et produire un modèle 3D avec une précision allant jusqu'à 50 µm, ce qui permet d'effectuer des mesures et des comparaisons.

Ce type d’examen est utilisé pour documenter, préserver et restaurer des objets et il permet  :

• d'effectuer un constat d'état précis de la forme de l’objet,
• d’étudier les traces d'outils et la mise en œuvre de l’objet,
• de comparer des séries d’objets ou de traces entre elles, notamment pour les tirages d’après moules en plâtre ou métal,
• d’effectuer des restaurations virtuelles,
• de recréer des pièces manquantes ou endommagées, en impression 3D.
• de créer des supports adaptés de pièces fragiles en impressions 3D,
• d’effectuer des mesures et des études précises à distance avec une précision de 50 micromètres.

Les principaux avantages :

• Captation détaillée et fidèle des objets (précision de 50 µm)
• Sans contact
• Mise en évidence de détails invisibles à l’œil nu
• Reproductibilité

Les principaux inconvénients :

• Nécessite des moyens informatiques adaptés pour le stockage et le visionnage
• Certaines zones internes à un objet restent inaccessibles au scanner
• L’acquisition et le traitement peuvent être très longs selon la complexité de la surface
• Les surfaces brillantes peuvent poser problème.

Le Konica Minolta Range 7 utilise un laser semi-conducteur λ = 660 nm (classe 2) et un capteur CMOS de 1,31 Mpx (1280x1024). Sa résolution est de 4 µm en Z et de 50 µm en X-Y, avec des objectifs permettant des fenêtres de scan de 81x102 mm à 256x320 mm et un pas de mesure de 0,008 à 0,25 mm.
