Microtopographie

L'objet est placé face au crayon de mesure et une zone d’intérêt est choisie (taille maximum 5cm x 5cm). La mesure consiste en un balayage de la surface par un faisceau de lumière blanche selon deux axes (x et y). Lors du balayage, la hauteur (Z) entre la sonde et la surface est enregistrée en même temps que la position XY. Cette dernière est enregistrée selon une cadence définie par le pas de mesure qui peut être fixé entre 400nm et 500µm selon la précision recherchée. Selon la sonde optique choisie la précision en z est de 200 à 2000 nm.

Cet examen peut être très long en fonction de la précision de la mesure (1h30 pour scanner 1 mm² à la meilleure résolution).

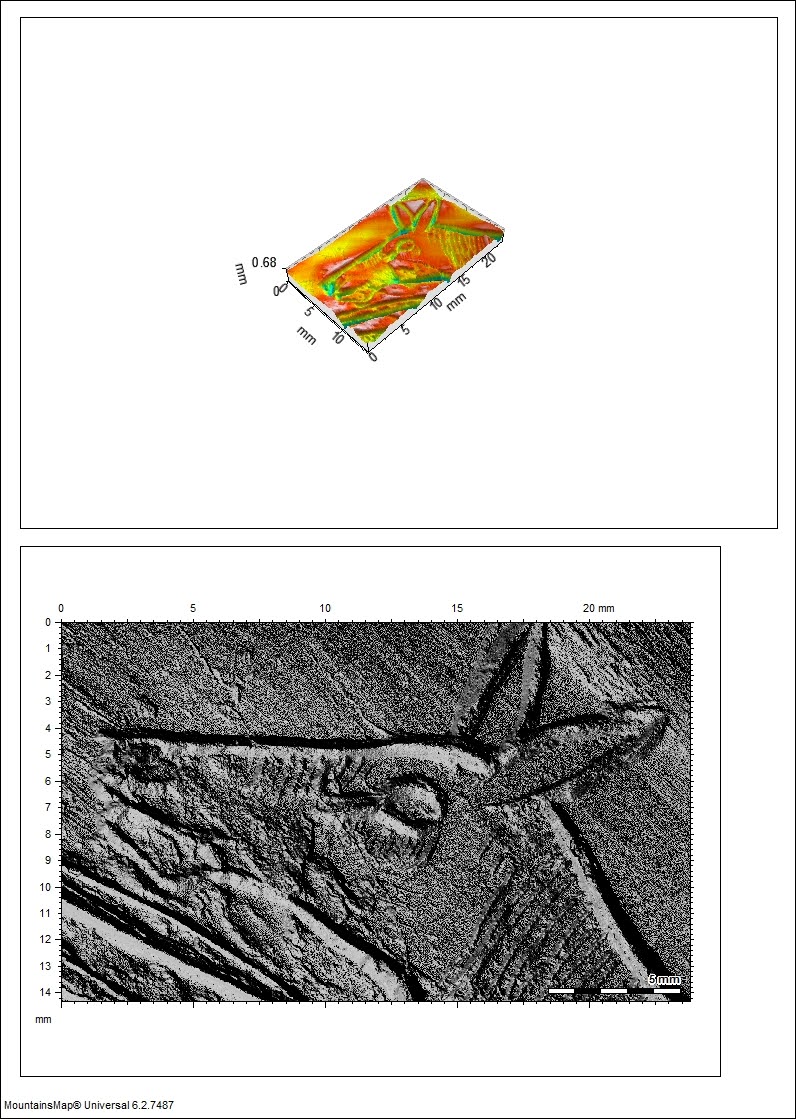

Une fois le modèle 3D obtenu, un logiciel de traitement permet de faire des mesures de rugosimétrie.

La microtopographie permet d'analyser des objets présentant des détails très fins ou des textures complexes. Elle est particulièrement utile pour évaluer un état de conservation et étudier des surfaces endommagées. Elle facilite les comparaisons entre objets et l'étude des techniques de fabrication.

Les analyses de rugosimétrie permettent de décrire précisément avec des chiffres la surface étudiée. L’extraction des profils des traces d’outils sur pierre par exemple permet de remonter jusqu’à la forme de l’outil et donc parfois l’époque de production.

Les principaux avantages :

• Précision très élevée pour analyser des surfaces fines et complexes
• Sans contact
• Station transportable.
• Capable de scanner des surfaces de rugosités variées en adaptant le capteur.
• Réglage de l'intensité lumineuse et de la fréquence d'échantillonnage pour cartographier des surfaces réfléchissantes et sombres.

Les principaux inconvénients :

• Limité à des surfaces de 25 cm² maximum.
• La surface doit être proche du plan.
• Temps de mesure long (1h30 pour scanner 1 mm² à la meilleure résolution).


La station Altisurf 50 d'Altimet mesure des surfaces de 25 cm² avec une résolution de 1 µm en x/y. Les capteurs offrent une résolution de 5 à 10 nm en z selon les sondes, avec deux options de 8000 mm et 600 mm.
