Radiographie

Radiographie par rayons X :

En pratique, l’objet est placé entre la source de rayons X et un détecteur, le faisceau de rayons X traverse l’objet de part en part, il est atténué en fonction des matériaux et des épaisseurs qu’il rencontre.

Le détecteur peut être un film argentique ou un capteur numérique, il enregistre les variations d'absorption des rayons X sous forme de nuances de gris. La lecture des clichés se fait en négatif, ainsi les plages sombres indiquent les parties de l’objet ayant peu absorbé les rayons X (zones de faibles épaisseurs et /ou matières de faible densité) et en clair celles ayant fortement absorbé les rayons X (zones de fortes épaisseurs et/ou matières de fortes densité).
Les clichés argentiques sont numérisés et assemblés par ordinateur pour reconstituer une radiographie d’ensemble de l'œuvre étudiée.

Il est à noter que les éléments présents dans un objet en 3D sont projetés sur un seul plan (le film). Par conséquent, afin de permettre une bonne interprétation des informations recueillies, il est nécessaire d’enregistrer des radiographies sous plusieurs angles d’incidences (face, profil, 3/4, dessus).

Radiographie par rayons Gamma :

Des radiographies par rayons gamma (gammagraphies) peuvent également être réalisées. La mise en place et le déroulé de l’examen est le même que précédemment, à la différence que cette technique utilise une source radioactive (d'iridium 192) en remplacement de la source de rayons X. La gammagraphie est principalement utilisée pour l’examen des œuvres de très forte densité (pierre et métal) lorsque les équipements de radiographie X ne disposent pas de l’énergie suffisante pour les traverser. Cette technique nécessite une formation et une habilitation spécifique des opérateurs ainsi que de l’institution pour la détention de telles sources radioactives; par conséquent elle n’est pas proposée par le c2mrf. Elle peut être réalisée par l’Institut de Soudure en qualité de prestataire extérieur.

Emissiographie par rayon X :

Cette émission d’électrons est enregistrée sur un film monocouche placé au contact de la surface à étudier.

La tension nécessaire pour obtenir une émission électronique secondaire utile est de l’ordre de 300 à 450kV. Plus la couche superficielle est constituée de matériau à numéro atomique élevé, meilleur est le rendement de conversion des photons X en électrons et donc plus noire sera l’image. Un filtrage du rayonnement X à sa sortie du tube est nécessaire pour éliminer les rayons X peu énergétiques parasitant l’image finale. La lecture des clichés est inversée par rapport à la radiographie conventionnelle.

Radiographie :

Les radiographies des objets permettent d’apporter des informations sur la structure interne des œuvres, les types d’assemblage, les fragilités et les différents matériaux.

Les radiographies des tableaux permettent d’apporter des informations sur l’état de conservation du support (bois ou toile) et de la couche picturale, les changements de format, les repentirs, le réemploi de toile et les manques de matière.

Ces informations permettent de comprendre les techniques de fabrication, l’état de conservation des matériaux, de localiser les restaurations et constituent des indices précieux pouvant aider à leur authentification.

Emissiographie :

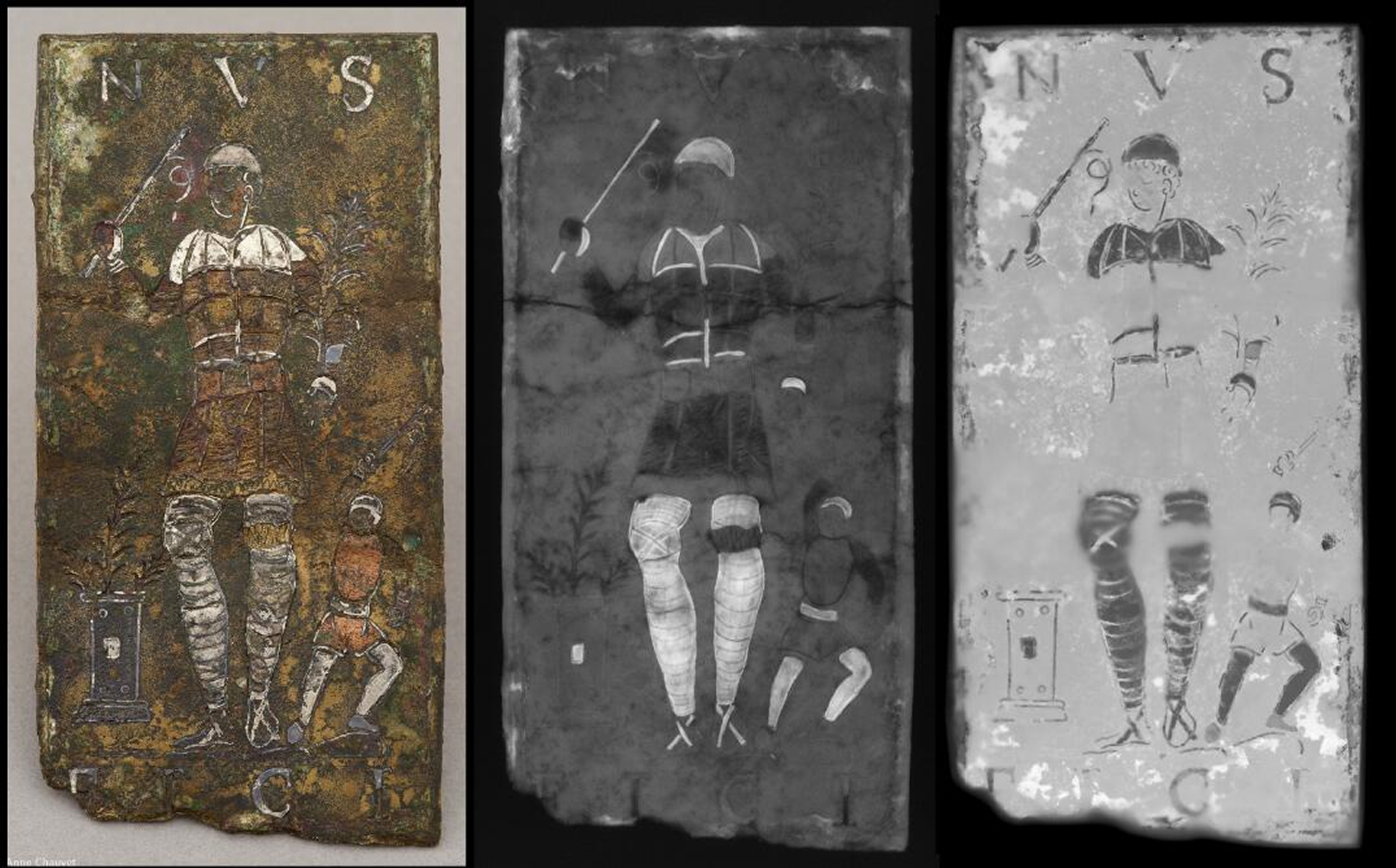

À la différence de la radiographie qui est une image obtenue par transmission, cette technique n’étudie que la surface d’un objet sans influence du support. Les informations recueillies portent sur la nature des matériaux présents en surface de l’objet.

En peinture, elle peut être utilisée lorsque le support de l’œuvre présente une trop forte opacité aux rayons X, masquant de ce fait la couche picturale (plaque de cuivre par exemple).

Pour les objets, elle peut être utilisée pour différencier des incrustations métalliques de diverses compositions.


Radiographie :

Les principaux avantages :

• Pouvoir visualiser des informations qui ne sont pas accessibles à l’oeil nu
• Rapidité de l’examen et des résultats
• Examen non invasif
• Très grande précision des informations obtenues (20 microns)

Les principaux inconvénients :

• Les rayons X sont dangereux pour l’homme
• Formation et certificat CAMARI nécessaire pour le radiologue
• Nécessité de travailler dans des locaux spécifiques
• Limité à 20 cm d’épaisseur maximum pour les œuvres en pierre
• Pour les objets en volume, problème de superposition des informations
• Coût des films argentiques et de la maintenance des installations

Emissiographie :

Les principaux avantages :

• Informations complémentaires à la radiographie
• Informations sur les matériaux indépendamment de leur épaisseur (contrairement à la radiographie).

Les principaux inconvénients :

• Le film doit être en contact avec la surface de l’oeuvre, par conséquent l’oeuvre doit être plane et ne doit pas être fragile
• Zones floues quand le film ne touche pas la surface étudiée
• Le film monocouche sur lequel est enregistré l’image n’est plus fabriqué (stock limité)

4 installations de radiographies fixes au c2rmf plus un mobile.

• 1 tube RX de 100 kV pour la radiographie des tableaux sur le site de Paris
• 1 tube RX de 100 kV pour la radiographie sur le site de Versailles
• 1 tube RX de 160 kV pour la radiographie des objets constitués de matériaux de faible densité (Paris)
• 1 tube RX de 420 kV pour la radiographie des objets constitués de matériaux de forte densité (Paris)
• 1 équipement mobile RX de 200 kV pour les radiographies sur site.

1 installation pour l'emissiographie.

• 1 tube RX de 420 kV pour la radiographie des objets constitués de matériaux de forte densité (Paris)
