Scanner à projection de franges

Un projecteur central émet une série de lignes captées par 2 caméras placées de part et d’autre du projecteur. Ces deux caméras monochromes de 5 mégapixels permettent des acquisitions de données rapides avec des niveaux de bruit très faibles.

Le scanner combine trois angles de triangulation à chaque numérisation pour une couverture optimale d'un objet (10 °, 20 °, 30 °), ce qui permet d'atteindre des cavités étroites réduisant ainsi la quantité de zones obstruées.

Les objets de 50 kg maximum peuvent être mis sur une table rotative ; sinon, le scanner est déplacé autour de l’objet.

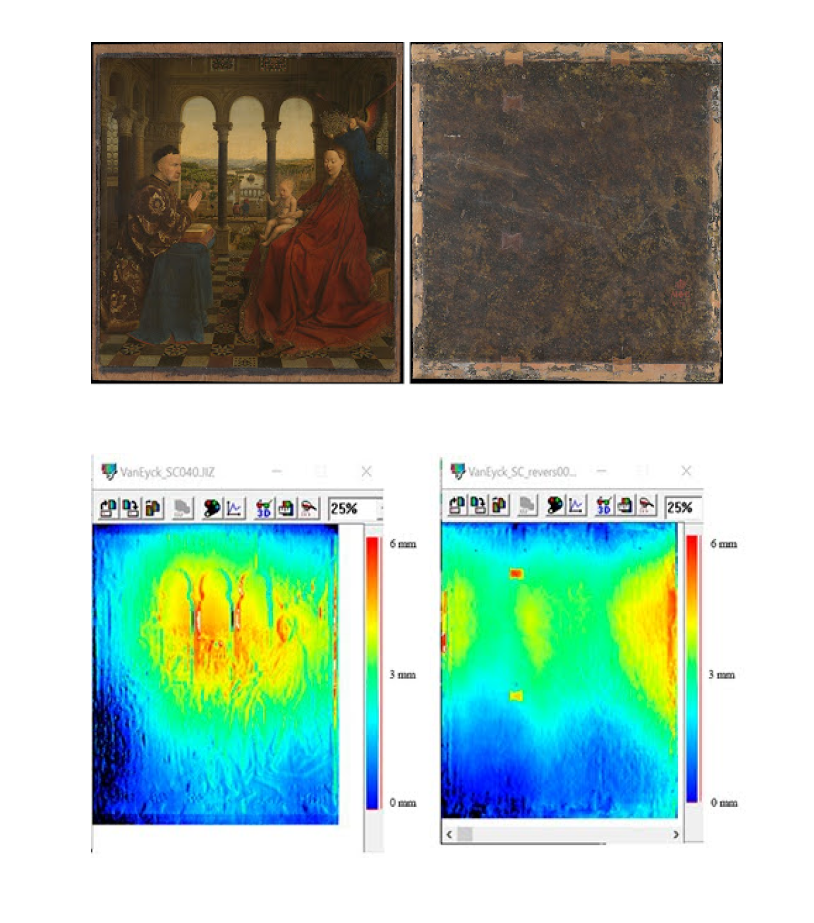

Mesure du relief d’un tableau sur bois : Un système développé par l’Université de Poitiers PRISM et dédié à l’étude des panneaux de bois enregistre le relief par projection d’un réseau de traits d’intensité lumineuse sinusoïdale régulière alternativement blanches ou noires. ​​En fonction du relief rencontré, ces franges vont subir une déformation, l’image obtenue est enregistrée par une caméra puis analysée par ordinateur à l’aide du logiciel Light 3D. Cette méthode permet aussi de mesurer les déformations du bois, très sensible aux variations hygrométriques, entre deux périodes.

Ce type d’examen est utilisé pour documenter, préserver et restaurer des objets et il permet  :

• d'effectuer un constat d'état précis de la forme de l’objet,
• d’effectuer un suivi des déformations dans le temps (panneau en bois),
• d’étudier les traces d'outils et la mise en œuvre de l’objet,
• de comparer des séries d’objets ou de traces entre elles, notamment pour les tirages d’après moules en plâtre ou métal,
• d’effectuer des restaurations virtuelles,
• de recréer des pièces manquantes ou endommagées, en impression 3D.
• de créer des supports adaptés de pièces fragiles en impressions 3D,
• d’effectuer des mesures et des études précises à distance. Les études métriques peuvent être réalisées avec un niveau de détail allant jusqu'à 10 µm.

Les principaux avantages :

• Captation détaillée des objets (précision de 10 à 50 µm selon les objectifs)
• Sans contact
• Détails invisibles à l’œil nu mis en évidence
• Reproductibilité
• Captation automatique de textures noir et blanc
• Capte des surfaces brillantes (or, etc.)

Les principaux inconvénients :

• Nécessite un matériel informatique adapté pour le stockage et le visionnage
• Certaines zones restent inaccessibles au scan.

Le Smartscan AICON utilise la triangulation optique par stéréométrie avec des LED bleues. Il projette 128 lignes à 0°. Ses trois objectifs offrent une résolution en X-Y de 20 à 137 µm et une précision de 50 à 10 µm.
